Popis

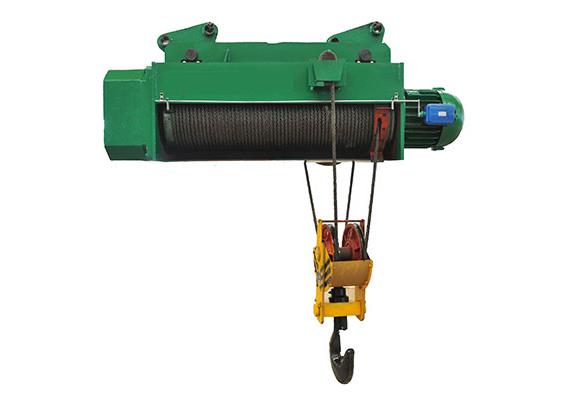

Typ CD Elektrické lanové kladkostroje jsou malé zvedací zařízení, které lze namontovat na všechny typy jeřábů, jako je portálový jeřáb, věžový jeřáb, jeřábový jeřáb a další speciální jeřáby pro zvedání všech druhů materiálu. může být také použit jako naviják. A co víc, může být snadno instalován v různých výškách pomocí ručního ovládání.

Jako druh všeobecných zdvihacích zařízení je model CD1 / MD1 elektrický vybavený ochranou horních a spodních hran pro zajištění bezpečného provozu. Je široce používán při manipulaci s materiálem a překládce nákladu v továrně, důlní oblasti, železniční dlažbě, nákladní stanici a skladu Je to dobrý mechanismus zdvíhání výkonu při zvyšování efektivity práce a zlepšování pracovního stavu.

Jako malá zvedací zařízení má výhody kompaktní konstrukce, nízká hmotnost, malý objem, mezinárodní rozměry, snadno ovladatelný, atd. Reducer využívá konstrukce s tvrdým zubem, která má dlouhou životnost a vysokou mechanickou účinnost . Motor přijímá kuželový rotorový brzdový motor s horním a dolním obousměrným bezpečnostním limitem.

Existuje pouze jedno CD Elektrické lanové lanové kladkostroje, elektrické lanové kladkostroje MD1 jsou rychlé a zpomalují dva druhy rychlosti zvedání, pevně a přesně, pro přesnější montáž.

Elektrické lanové kladkostroje typu CD mají pouze jednu normální rychlost, která může uspokojit běžné použití, zatímco elektrický lanový kladkostroj typu MD vlastní dvě rychlosti: normální a nízké rychlosti.

Pokud je typ MD v nízké rychlosti, může provádět přesné nakládání a vykládání, zvedání pískové skříně, údržbu obráběcích strojů apod. Tak model MD Elektrické lanové kladkostroje je více využíván než modelové CD.

Funkce

Váleček

Válec je vyroben z vysoce kvalitních bezešvých trubek a přenáší energii přes spline. Jeho pouzdro je vyrobeno ze svařované oceli. To je hlavní část výtahu.

Háček

Hák je kovaný a připojen k sestavě řemenice pomocí kuličkového ložiska tak, aby se hák mohl volně otáčet.

Háčky s vícenásobnou zdvihovou kapacitou 5 tun jsou jednočinné a nad 10 tuny mají dvojitý kladkostroj.

Ocelové lano

Přijme vysoce odolné lano s pevností v tahu 1770 MPa, dobré bezpečnostní vlastnosti a dlouhou životnost.

Vedení lana

Standardní vedení lana je vyrobeno z oceli Q235b.

Zvedací motor

Zdvihací motor s velkou tažnou silou je používán tak, aby odpovídal častým přímým jízděm v průběhu práce nespojitě.

CD1 model elektrického lanového kladkostroje je vybaven jedním rychlým motorem ve stylu ZD, zatímco MD1 je vybaven dvoustupňovým motorem typu ZDS.

Rozdíl mezi obvyklými otáčkami a nízkou rychlostí je 10: 1.

Reduktor

Ozubená kola a osy jsou vyrobeny z legované oceli nebo kvalifikované uhlíkové oceli. Všechny reduktory mají třístupňový kuželový převod. Správná tepelná úprava se provádí za účelem zajištění jejich spolehlivosti a životnosti. Konečně, tělo skříňky a krabice jsou vyrobeny z litiny. Oba jsou dobře shake-redukovat a pevně utěsněné.

Elektrické zařízení

Elektrický mechanismus se skládá z elektrického ovládacího boxu, omezovače, spínače, připojovacího drátu apod.

Podle vyznačeného směru na tlačítkovém spínači správně stiskněte tlačítko a ovládejte zvedák skrz zapnutí a vypnutí relé v ovládacím panelu. Provozní napětí je obvykle 36V.

Bezpečnostní ochrana

* Přesný omezovač převodového stupně se používá jako horní a spodní hranice, která může spolehlivě odpojit napájecí obvod, pokud se hák pohybuje na horní nebo spodní hranici, aby se zastavil motor.

* Ochranu proti přetížení: elektrický lanový kladkostroj používá elektronickou ochranu proti přetížení, takže celková zdvihová hmotnost nepřekročí jmenovitou hmotnost zdvihu; je-li tažná síla ocelových lan vyšší než 105% jmenovité kapacity, zařízení pro ochranu proti přetížení by automaticky odpojilo zvedací smyčku.

* Ochrana nouzového zastavení

* Přehřátí motoru pro zvedání

* Nadproudová ochrana

* Phase protection

* Ochrana proti poklesu napětí

Řídící cesta

Řízení závislých linek

Bezpečnost řídícího napětí a.36V pro člověka.

b. Snadné ovládání, bez nutnosti dalšího řidiče, pracujte po jízdě po výtahu

c.Tlačítko s dvojitým krokem pro nouzové zastavení

d. Připojený s elektrickým vozíkem zavěšeným pod vozíkem

e. Třída ochrany IP54 IP55

f.Operační životnost nejméně 500 000krát

Dálkové ovládání

a.Taiwan Yuding nebo světově proslulá značka,

Bezpečnost regulačního napětí b.24V pro člověka.

c.Remote vzdálenost: ne méně než 100 metrů,

d. Snadné ovládání, bez nutnosti dalšího řidiče, pro volnější provoz na zemi

e. Desítky tisíců frekvenčních bodů připojení, vzájemné vzájemné rušení

f.Tlačítkové tlačítko nebo joysticková stanice s nouzovým zastavením.

g.Třída ochrany IP54 IP55

h. Životnost: nejméně 500 000krát

Normy návrhu

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Specifikace

Poznámka: Výška zdvihu lze přizpůsobit např. 6m, 9m, 20m

Poznámka: Výška zdvihu lze přizpůsobit např. 6m, 9m, 20m
