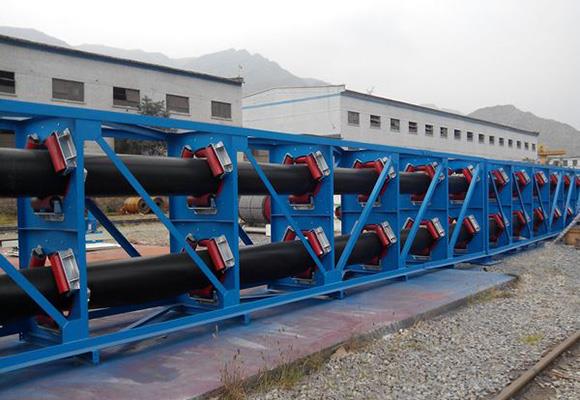

Trubkový pásový dopravník
Pásový dopravník Popis Pásový dopravník s kruhovým pásem je jako druh kontinuálního dopravního zařízení, který je šetrný k životnímu prostředí, používán hlavně pro dopravu uhlí, uhlí, koksu, míchacích materiálů, slinuté rudy, minerálního prášku, ropného koksu, vápence, , ...
Trubkový pásový dopravník
Popis
Jako dopravní prostředek šetrný k životnímu prostředí je kruhový pásový dopravník používán hlavně pro přepravu uhlí, slévárenského uhlí, koksu, míchacích materiálů, slinuté rudy, minerálního prášku, ropného koksu, vápence, agregátu písku a štěrku, acetylenového kalu, zvlhčující prach, chemická hnojiva, sůl, odpadní papír, fosforová sádra, sírová železná struska a všechny druhy sypkých materiálů. Kruhový pásový dopravník má stejný pracovní princip s běžným pásovým dopravníkem; jmenovitě využívat tření k pohybu dopravního pásu a jeho materiálů. Většina součástí může být běžně používána s obyčejným pásovým dopravníkem, avšak rozdíl je v tom, že dopravní pás je svázán ve tvaru kruhové trubky.
Princip a struktura pásového dopravníku s kruhovými trubkami:
1. Společný port výtlaku
2. Port nabíjení
3. Přechodový úsek přijímání materiálů
4. Speciální hadicová páska
5. Přechodová část vykládání materiálů
6. Přenosový válec
Když dopravníkový pás přijme materiály z přechodového úseku na svém ocasu, bude pásový dopravník postupně válcován do tvaru kruhové trubky, potom bude kruhová trubková páska aplikována pro přepravu materiálů uzavřeným způsobem, dopravní pás bude postupně rozvinut, když budou materiály přenášeny do přechodové části hlavy, dokud nebudou materiály vytaženy.
Funkce
1. Může utěsnit a přepravovat sypké materiály.
2. Umí uspořádat transportní rutiny v prostoru distorze.
3. Může zvýšit úhel sklonu transportu.
4. Neexistuje žádný fenomén off-trackingu.
5. Může přepravovat materiály ve dvou směrech.
Specifikace
Průměr trubky | Šířka pásma | Rychlost rychlosti (m / s) | |||||||
0,5 | 0,63 | 0.8 | 1 | 1,25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47,7 | 59,6 | 76,3 | 95,4 | 119,3 |
Φ200 | 730 | 42.4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212,1 |
Φ250 | 910 | 66.3 | 83,5 | 106 | 132,5 | 165,7 | 212,1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120.2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908.5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915.1 | 2451,4 | 3064.2 | 3830,3 |
Průměr trubky (mm) | Šířka pásma | Rychlost rychlosti (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66,8 | 75.3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932.4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189.6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302.4 | 5975,8 |
Φ700 | 2550 | 3273.1 | 3688,7 | 4156.3 | 4675,9 | 5195,4 | 5818.9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107.3 | 6785,8 | 7600.1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128.5 | 6894.5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
