Mostový jeřáb s ochranou proti explozi

Podrobnosti o produktu

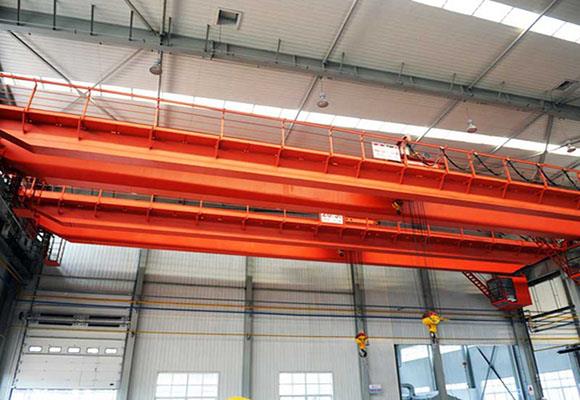

Mostový jeřáb s ochranou proti explozi

Popis

Dvojitý nosník odolný proti výbuchu je v souladu s normami stanovenými v GB3836.2-2000 Elektrické zařízení odolné proti výbuchu pracující v prostředí s výbušným plynem Část 2: Žáruvzdorný jeřáb. Jeřáb získal certifikát odolný proti výbuchu po absolvování zkoušek od jednotek určených vládou pro testování výrobků odolných proti výbuchu. Značky odolné proti výbuchu jsou Exd-CT4.

Tento výrobek je vhodný pro oblasti, kde výbuch, přenos není vyšší než ⅡB nebo ⅡC a skupina vznětlivých plynů nebo výbušných směsí páry a plynu s teplotou vznícení není nižší než T4. Použitelné nebezpečné zóny jsou zóna 1 a zóna 2 (podrobnosti viz GB3836.1-2000).

Tento výrobek je obecně řízen na zemi, avšak ovládání z kabiny řidiče je také přípustné. Pracovní stupeň je střední.

Specifikace

Kapacita	T	5
Rozpětí	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m	16m
Rychlost zvedání	m / min	15.5
Rychlost jízdy na vozíku	m / min	19,6 (14,6)
Rychlost jízdy jeřábu	m / min	22,3 (12)
Celková váha	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max. Zatížení kola	KN	72	78	84	92	97	109	117	124
Železnice doporučeno	Modelka	43 kg / m
Celkový výkon motoru	kw	10
Hlavní rozměr (mm)	Rozpětí (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	1763
Kolejnice nahoru do středu háku	H4	71
Vzdálenost základny jeřábu	W	3400			3550		5000
Šířka jeřábu	B	5054			5204		5948
Vzdálenost od trolejbusu	K	1400
Háčky vlevo omezení	S1	800
Omezení pravého háku	S2	1250

Kapacita	T	10
Rozpětí	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m	16m
Rychlost zvedání	m / min	15.5
Rychlost jízdy na vozíku	m / min	20,5 (14,6)
Rychlost jízdy jeřábu	m / min	22,3 (12)					19 (14.5)
Celková váha	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max. Zatížení kola	KN	101	108	117	122	126	135	144	152
Železnice doporučeno	Modelka	43 kg / m
Celkový výkon motoru	kw	15.5
Hlavní rozměr (mm)	Rozpětí (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	1800
Kolejnice nahoru do středu háku	H4	602/552
Vzdálenost základny jeřábu	W	4050					5000
Šířka jeřábu	B	5704			5882		5948
Vzdálenost od trolejbusu	K	2000
Háčky vlevo omezení	S1	1050
Omezení pravého háku	S2	1300

Kapacita	T	16 / 3.2
Rozpětí	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	16m / 18m
Rychlost zvedání	m / min	15.5
Rychlost jízdy na vozíku	m / min	20,5 (13)
Rychlost jízdy jeřábu	m / min	19 (14.5)					17 (14.5)
Celková váha	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Zatížení kola	KN	138	146	152	166	173	185	194	203
Železnice doporučeno	Modelka	43 kg / m
Celkový výkon motoru	kw	23,9 (23,2)
Hlavní rozměr (mm)	Rozpětí (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	2043/2043
Kolejnice nahoru do středu háku	H4	860/780
Vzdálenost základny jeřábu	W	4000			4100		5000
Šířka jeřábu	B	5864			5928		6438
Vzdálenost od trolejbusu	K	2000
Háčky vlevo omezení	S1 / S2	1040/1850
Omezení pravého háku	S3 / S4	1500/2310

Kapacita	T	20/5
Rozpětí	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	12m / 14m
Rychlost zvedání	m / min	15.5
Rychlost jízdy na vozíku	m / min	20,5 (14,6)
Rychlost jízdy jeřábu	m / min	19 (14.5)					17 (14.5)
Celková váha	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Zatížení kola	KN	160	167	176	189	197	209	220	229
Železnice doporučeno	Modelka	43 kg / m
Celkový výkon motoru	kw	25,7 (25)
Hlavní rozměr (mm)	Rozpětí (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	2045/2045
Kolejnice nahoru do středu háku	H4	858/858
Vzdálenost základny jeřábu	W	4000			4100		5000
Šířka jeřábu	B	5864			5928		6438
Vzdálenost od trolejbusu	K	2000
Háčky vlevo omezení	S1 / S2	1030/1930
Omezení pravého háku	S3 / S4	1420/2320

Kapacita	T	32/5
Rozpětí	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	16m / 18m
Rychlost zvedání	m / min	15.5
Rychlost jízdy na vozíku	m / min	20 (12,3)
Rychlost jízdy jeřábu	m / min	17 (14.5)					19,4 (14,5)
Celková váha	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Zatížení kola	KN	234	248	260	275	287	303	314	325
Železnice doporučeno	Modelka	43 kg / m
Celkový výkon motoru	kw	42,2 (40,7)			43,6 (40,7)
Hlavní rozměr (mm)	Rozpětí (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	2230
Kolejnice nahoru do středu háku	H4	800
Vzdálenost základny jeřábu	W	4650			4700		5000
Šířka jeřábu	B	6478			6628		6928
Vzdálenost od trolejbusu	K	2500
Háčky vlevo omezení	S1 / S2	1070/2050
Omezení pravého háku	S3 / S4	1700/2680

Kapacita	T	50/10
Rozpětí	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	12m / 16m
Rychlost zvedání	m / min	15.5
Rychlost jízdy na vozíku	m / min	19,1 (15,3)
Rychlost jízdy jeřábu	m / min	19,4 (14,4)					19,3 (14,4)
Celková váha	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max. Zatížení kola	KN	333	354	373	385	404	421	434	450
Železnice doporučeno	Modelka	43 kg / m
Celkový výkon motoru	kw	23,9 (23,2)
Hlavní rozměr (mm)	Rozpětí (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	2744			2750
Kolejnice nahoru do středu háku	H4	1020			1014
Vzdálenost základny jeřábu	W	4800					5000
Šířka jeřábu	B	6828			6858		7058
Vzdálenost od trolejbusu	K	2500
Háčky vlevo omezení	S1 / S2	1005/2200
Omezení pravého háku	S3 / S4	2000/3195

Kapacita	T	75/20
Rozpětí	m	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	20/22
Rychlost zvedání	m / min	1,86 / 4.2
Rychlost jízdy na vozíku	m / min	10
Rychlost jízdy jeřábu	m / min	15,4 (9,88)				15,7 (9,9)
Celková váha	kg	26900	28600	32100	35500	39800	44900	49200
Max. Zatížení kola	KN	219	302	314	324	333	345	356
Železnice doporučeno	Modelka	43 kg / m
Hlavní rozměr (mm)	Rozpětí (m)	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železniční vršek na vrchol jeřábu	H	3422	3422	3426	3430	3428	3432	3434
Kolejnice nahoru do středu háku	H4	1588	1588	1584	1580	1582	1578	1576
