Kapacita až do 16 Ton žeriavů s jedním nosníkem
- May 03, 2018 -

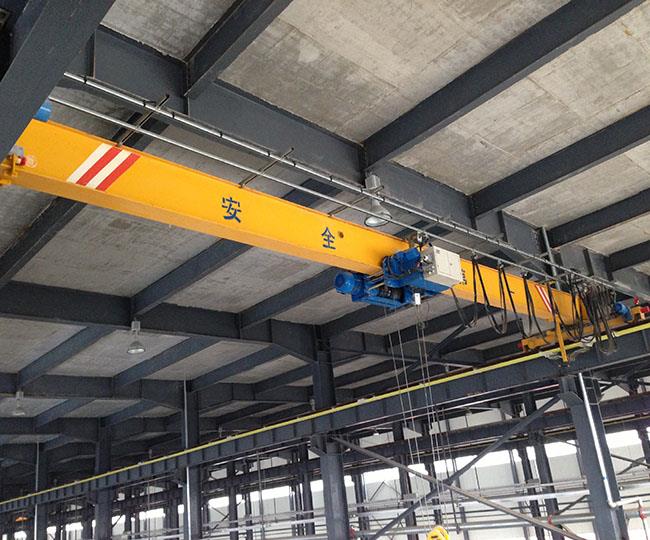

Základní informace timg.jpg


Název: Kapacita až 16 Ton žeriav s jedním nosníkem

Model č .: LD

Výška zdvihu: až 20 m

Skupina povinností: A3-A5

Metoda řízení: Závěsný / bezdrátový

Použití: využití staveb, využití dílny, využití nerostných surovin

Typ závěsu: lanko

Zdroj energie: elektrický

Typ pohybu: Kolo

Instalace: Sestavená

Typ věžového jeřábu: Přepravní jeřáb

Transportní balení: dřevěná krabička

Specifikace: Kapacita: 2-10T, rozpětí: 5-30M

Původ: Henan, Čína


popis produktu


Část 1: Popis

Jednoduché žeravé žerty typu LD se obvykle skládají z konstrukce s jedním nosníkem. Ty mohou být vyrobeny z ocelových trámů nebo z tuhších typů svařovacích boxů. Železnice s jednoduchým nosníkem jsou typické při zvedání kapacity menší než 20T. LD Single Girder Mostové jeřáby jsou široce používány v naší průmyslové oblasti. Používá se v ocelárnách, vodních elektrárnách, skladech, dílnách, výrobních linkách, údržbářských prodejnách, přepravě materiálu, montáže zařízení atd. Máme komplexní standardní vybavení a širokou škálu doplňků, které vyhovují individuálním požadavkům.


Část 2: Podrobná konfigurace:

1- Zvedací mechanismus
- Jednokolejný drátěný lanový kladkostroj nebo řetězový kladkostroj jako volitelná výbava: - Rychlost zvedání: jedno nebo dvojité podle potřeby
- Rychlost vozíku: Jeden nebo Dvojitý nebo Krok menší než požadované
- Vysoký výkon s nejhospodárnější cenou

2-koncové vozíky
- koncový vozík typu svařované kontejneru
- Návrh modulu
- motor s klecí veverkou nebo motor s měkkým rozběhem
- Rychlost jízdy: Jeden nebo Dvojitý nebo Krok menší než požadované

3-hlavní nosník
- Pevná svařovaná skříň Těsnění nebo robustní dutá ocelová část
- Návrh modulu
- Vyrobeno z oceli Q235 nebo Q345
- Navržená odchylka ≤1 / 750 rozpětí

4-Control
nezávislé řízení závěsného řízení podél C-dráhy
- nebo možnost bezdrátového ovládání
- nebo jako ovládací prvek kabiny

5-elektrická část
- Napájecí zdroj (jako příslušenství)
- Ovládací panely jsou IP54 nebo IP44 závislé na pracovním prostředí.
- Komponenty jsou umístěny udržitelným způsobem a celé uspořádání poskytuje dobrou ochranu
- Kabelové kabely jsou zavěšeny na kabelových sedlech, upevněných na kabelových vozících, které běží v pozinkované C-dráze.
- Hlavní elektrická část značky Schneider nebo Siemens

6-Malování
- ochrana proti korozi pomocí odstraňování hrdla mechanickým stříkáním SA 2.5
-První vrstva nátěrových epoxidů 30 mikronů
- Druhá vrstva epoxidového povlaku 30 mikronů
Třetí vrstva povlaku z polyuretanu 40 mikronů
-Průměrná tloušťka: přibližně 100 mikronů
-Color: žlutý nebo oranžový podle požadavků

7-bezpečná ochrana
- Nouzový vypínač
-zabezpečte přetížení
- ochrana proti hmyzu
- ochrana proti přejezdu a dlouhému cestování
- zvedací pojistka
- Ochrana proti přehřátí motoru

Část 3: Náčrt a technické údaje


Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1.86 9.5 4.4
10 1,91 9.7 4.5
10.5 1,96 9.8 4.6
11 1,95 9.8 4.6
11.5 2.00 10,0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2,48 11.3 5.9
15.5 2,53 11.4 6.0
16 2,58 11.5 6.1
16.5 2.63 11.7 6.3
17 2,66 11.7 6.3
17.5 2,85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3,49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10,0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16,0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13,0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19,0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4.2
8.5 1,88 14.1 4.3
9 1,93 14.3 4.4
9.5 1,98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15,0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2,45 16,0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2,68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17,0 6.5
16.5 2,85 17.1 6.6
17 2,91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3,49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13,0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6.60 26.7 16,0
27.5 6.69 27,0 16.2
28 6.79 27.2 16.4
28.5 6.89 27.5 16.7
Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
3 7.5 1,93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1,98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20,0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2,53 21.1 5.6
13 2,59 21.3 5.7
13.5 2,64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3,84 24.7 8.8 745 1290 900
18 3,91 24.9 9,0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4,92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28,0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30,0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7,97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35,6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20,0
28 8.46 36,6 20.3
28.5 8.59 36.9 20.7
Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841,5 1310
8 2.27 29,0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30,0 5.2
10 2,53 30.2 5.3
10.5 2,59 30.5 5.5
11 2,66 30.8 5.6
11.5 2,91 31.5 6.3 660 800
12 2,98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3,60 33,7 7.9
15.5 3,68 33.9 8.1
16 3,75 34.2 8.3
16.5 3,83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36,5 10.4
19 4.68 36,7 10.6
19.5 4.76 37,0 10.8
20 5.23 38.2 12,0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43,6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25.5 7,67 44,5 18,0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48,3 21.7
27 9.30 48,6 22.1
27.5 9,44 49,0 22.5
28 9,58 49,4 22.8
28.5 9,72 49,7 23.2
Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53,5 6.6
9.5 3,59 54.2 6.8
10 3,67 54,8 7.0
10.5 3.76 55.3 7.2
11 3,84 55,8 7.3
11.5 4,05 56,6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57,6 8.3
13 4.31 58,0 8.5
13.5 4.40 58,4 8.7
14 4.49 58,8 8.9
14.5 4.80 59,8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4,98 60,6 10.1
16 5.07 60.9 10.3
16.5 5.17 61,3 10.5
17 5.26 61,7 10.7
17.5 5.53 62,5 11.4 1940 1140
18 5.63 62,8 11.6
18.5 5.73 63.2 11.9
19 5.83 63,5 12.1
19.5 5,92 63.9 12.3
20 6.89 66,4 14.8 925 2000 1250 3000 3500
20.5 7,01 66,8 15,0
21 7.12 67,1 15.3
21.5 7.24 67,5 15.6
22 7.36 67,9 15.9
22.5 7.48 68.2 16.2
23 8,96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72,5 20.3
24 9.26 72,9 20.6
24.5 9,41 73,3 21,0
25 9,56 73,8 21.4
25.5 9,71 74.2 21.7
26 13.09 82,7 30.2 1200 1450 4000 4700
26.5 13,29 83,3 30.7
27 13,48 83,8 31.2
27.5 13,67 84,3 31.6
28 13,86 84,8 32.1
28.5 14.05 85,4 32.6
Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
16 7.5 3,64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3,84 79,4 7.4
9 3,94 80.4 7.6
9.5 4,04 81.3 7.9
10 4.14 82,1 8.1
10.5 4.24 82.9 8.3
11 4.34 83,6 8.5
11.5 4.55 84,6 9,0 875 2525 1100
12 4,66 85,2 9.3
12.5 4.76 85,9 9.5
13 4.87 86,5 9.8
13.5 4.97 87,1 10,0
14 5.08 87,6 10.3
14.5 5.93 90,0 12.4 975 1200 2500 3000
15 6,06 90,6 12.7
15.5 6.18 91,1 13,0
16 6.31 91,7 13.3
16.5 6.43 92,2 13.6
17 6.56 92,7 13.9
17.5 7.19 94,5 15.5 1075 1300
18 7.33 95,0 15.8
18.5 7.47 95,5 16.1
19 7.61 96,0 16.5
19.5 7.75 96,5 16.8
20 8.56 98,7 18.9 1130 2570 1400 3000 3500
20.5 8,72 99,2 19.2
21 8,87 99,7 19.6
21.5 9.03 100,2 20,0
22 9.18 100,8 20.4
22.5 9,34 101,3 20.8
23 12,41 109,0 28.4 1280 1550 3500 4000
23.5 12,61 109,6 28.9
24 12,81 110.2 29.4
24.5 13.02 110,9 30,0
25 13,22 111,5 30.5
25.5 13,43 112,0 31,0
26 14,34 114,4 33.2 1300 2600 1600 4000 4700
26.5 14,55 115,0 33,8
27 14,77 115,6 34.3
27.5 14,98 116,3 34.8
28 15.20 116,9 35.4
28.5 15,42 117,5 35.9
Kapacita (t) rozpětí (m) celková hmotnost (G) max. zatížení kol (kN) min zatížení kol (kN) H1 H2 H3 W B C1 C2
20 7.5 5.45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99,5 10.5
8.5 5.70 101,0 10.7
9 5.83 102,3 11,0
9.5 5.96 103,5 11.3
10 6,09 104,6 11.6
10.5 6.22 105,7 11.8
11 6.35 106,6 12.1
11.5 6.99 108,8 13.7 970 2480 1150
12 7.15 109,8 14,0
12.5 7.30 110,7 14.4
13 7.45 111,5 14.7
13.5 7.60 112.3 15.1
14 7.76 113.1 15.5
14.5 8,67 115,8 17.7 1050 2530 1280 2500 3200
15 8,85 116,6 18.1
15.5 9.02 117,3 18.6
16 9.20 118,1 19,0
16.5 9,37 118,8 19.4
17 9,55 119,5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10,70 122.9 22.7
18.5 10,89 123,6 23.1
19 11.09 124,3 23.6
19.5 11,28 125,0 24.1
20 12.02 127,0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12,44 128,4 26.9
21.5 12,64 129,1 27.4
22 12,85 129,8 27.9
22.5 12,96 130,5 28.5
23 13,88 132,7 30.5 1300 1600 3500 4200
23.5 14.10 133,4 31,0
24 14,31 134,0 31.6
24.5 14,52 134,78 32.1
25 14,74 135,4 32.6
25.5 14,96 135,6 33.1
