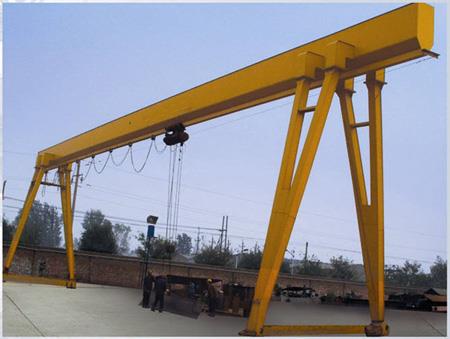

Elektrický výložník s jednoduchým nosníkem s jednoduchým nosníkem 10 Ton

Jednoduchý portálový jeřáb 10 t

Mobilní portálový jeřáb s jednou nosnou konstrukcí se skládá z níže uvedených hlavních částí: mostní konstrukce, pojistný mechanismus vozíku, mechanismus jeřábu a elektrická zařízení. Tento jeřáb používá jako zdvihací vozík jeden nebo dva vozíky zahrnující jeřábový a trolejový pohyblivý mechanismus, zvedací mechanismus , kabina, počítačová místnost, elektrická místnost atd.

1. Limitní spínač: Bezpečnostní koncové spínače pro zátky zabraňují jízdě po všech pohybech.

2. Zařízení proti kolizím

Při použití dvou jeřábů na stejné kolejnici budou jeřáby instalovat následující zařízení:

Zařízení proti kolizím, infračervené bezdotykové a induktivní omezovač typu

Zvukové a světelné zařízení, Bezdrátové zařízení proti kolizím

3. Zařízení pro ochranu proti přetížení

Zahrnuje automatické zastavení typu omezovače hmotnosti a zařízení pro zobrazení hmotnosti.

4. Koncový spínač zdvihu a koncový spínač jízdy

5. Systém nouzového zastavení

6. Elektrická ochrana

Hlavní izolační spínač, spínač nouzového zastavení, zkrat, ochrana proti nulovému napětí, ztráta ochrany pole, ochrana proti přetížení, ochrana proti překročení rychlosti, ochrana proti nulové poloze

Ochrana proti fázovému posunu a schválený jeřáb, zvláště antivibrační stykač atd.

7. Blokovací zařízení

Nastavuje blokovací zařízení pro dveře kabiny a další dveře z kabiny do mostní konstrukce, při otevření dveří jeřáb nefunguje.
